Автомобильный подъемник Launch TLT235SB
Описание и характеристики
Двухстоечный подъемник Launch TLT-235SB для обслуживания легковых автомобилей и стандартных микроавтобусов. Простое и надежное управление стопорами (раздельное, тросами на каретках). Универсальные лапы подхвата (длина передних – до 1120 мм, задних - 1365 мм). Двойной защитный трап. Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 5 мм. Элементы защиты в базовом комплекте поставки (гидравлические парашютные клапаны, защита движущихся механизмов, защитные рамки на лапах подхвата). Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.
Технические характеристики
| Высота подъёма: | 1920 мм |
| Время подъёма на максимальную высоту: | ≤ 50 сек |
| Время опускания (регулируется): | 20 — 40 сек |
| Ширина проезда между каретками: | 2486 мм |
| Минимальная высота подхватов от пола: | 110 мм |
| Уровень шума: | до 75 dB |
|
Параметры электродвигателя (по умолчанию – трехфазный): |
380 В / 50 Гц 2.2 кВт |
|
Параметры электродвигателя |
220 В / 50 Гц 2.2 кВт |
| Габариты груза для расчета доставки: | TLT-235SB | TLT-240SB | TLT-235SBA | TLT-240SBA |
| Общий вес: | 610 кг | 660 кг | 660 кг | 680 кг |
| Место 1 (м): | 2.9 × 0.55 × 0.66 | 2.9 × 0.55 × 0.66 | 2.9 × 0.55 × 0.66 | 2.9 × 0.55 × 0.66 |
| Место 2 (м): | 0.23 × 0.3 × 0.85 | 0.23 × 0.3 × 0.85 | 0.87 × 0.375 × 0.53 | 0.87 × 0.375 × 0.53 |
| Суммарный объем: | 1.11 м³ | 1.11 м³ | 1.22 м³ |
1.22 м³ |
| Особенности: | TLT-235SB | TLT-240SB | TLT-235SBA | TLT-240SBA |
| Грузоподъемность по европейской сертификации CE: | 3.5 т | 4 т | 3.5 т | 4 т |
| Управление стопорами: | Тросовое | Тросовое | Электропривод с пульта | Электропривод с пульта |
| Расположение гидростанции: | Нижняя часть колонны | Нижняя часть колонны | Верхняя часть колонны | Верхняя часть колонны |
| Рабочее давление компрессора: | 16 MPa | 18 MPa | 16 MPa |
18 MPa |
Надежность и долговечность
Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм для модели TLT240SBA и 5 мм для моделей TLT235SB (A).
По техническим параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как 4 тонны.
Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.
Двойной защитный трап между стойками, состоящий из верхней крышки и нижнего желоба, входящего вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики и электрическую проводку от попадания воды и грязи — как снизу, так и сверху.

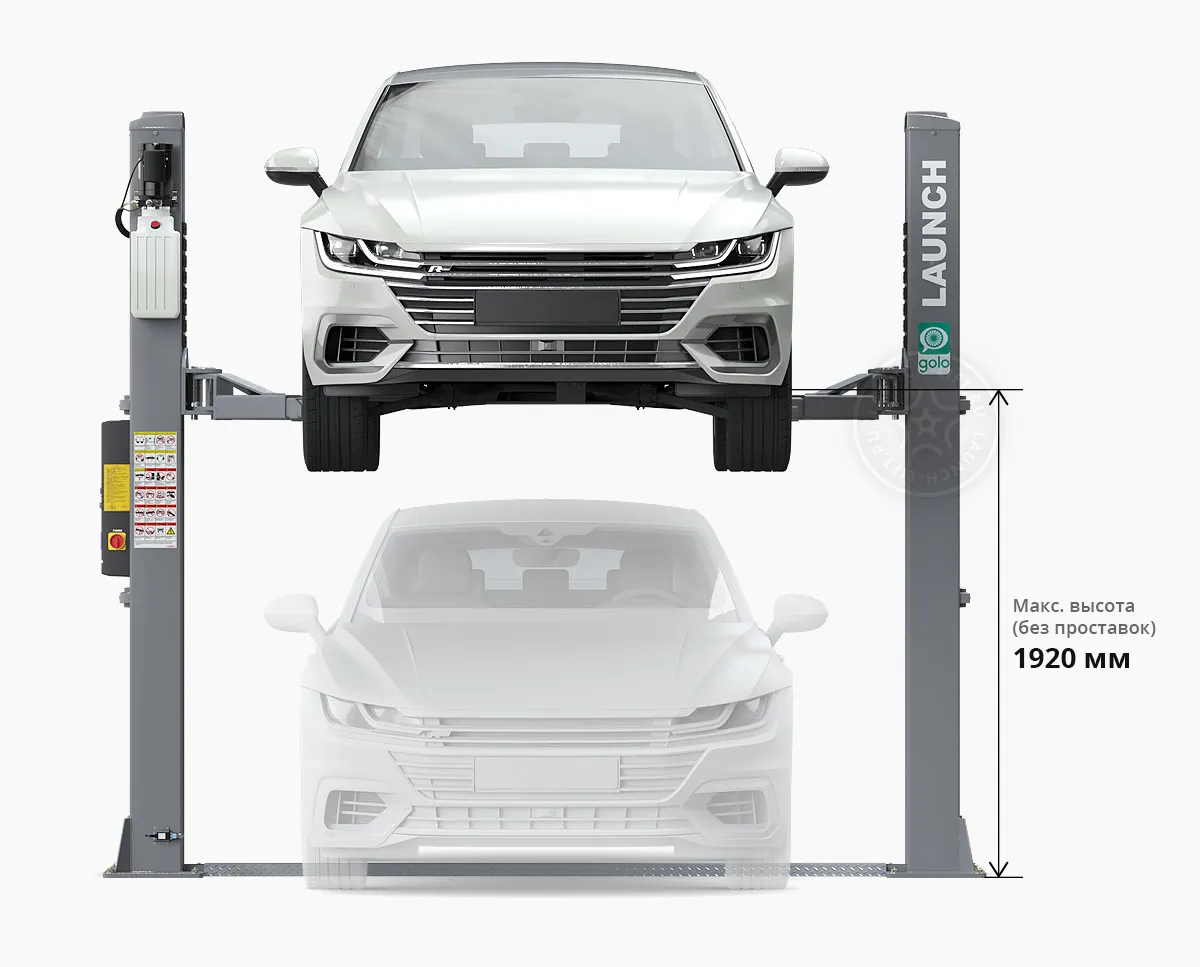

Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.
Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.

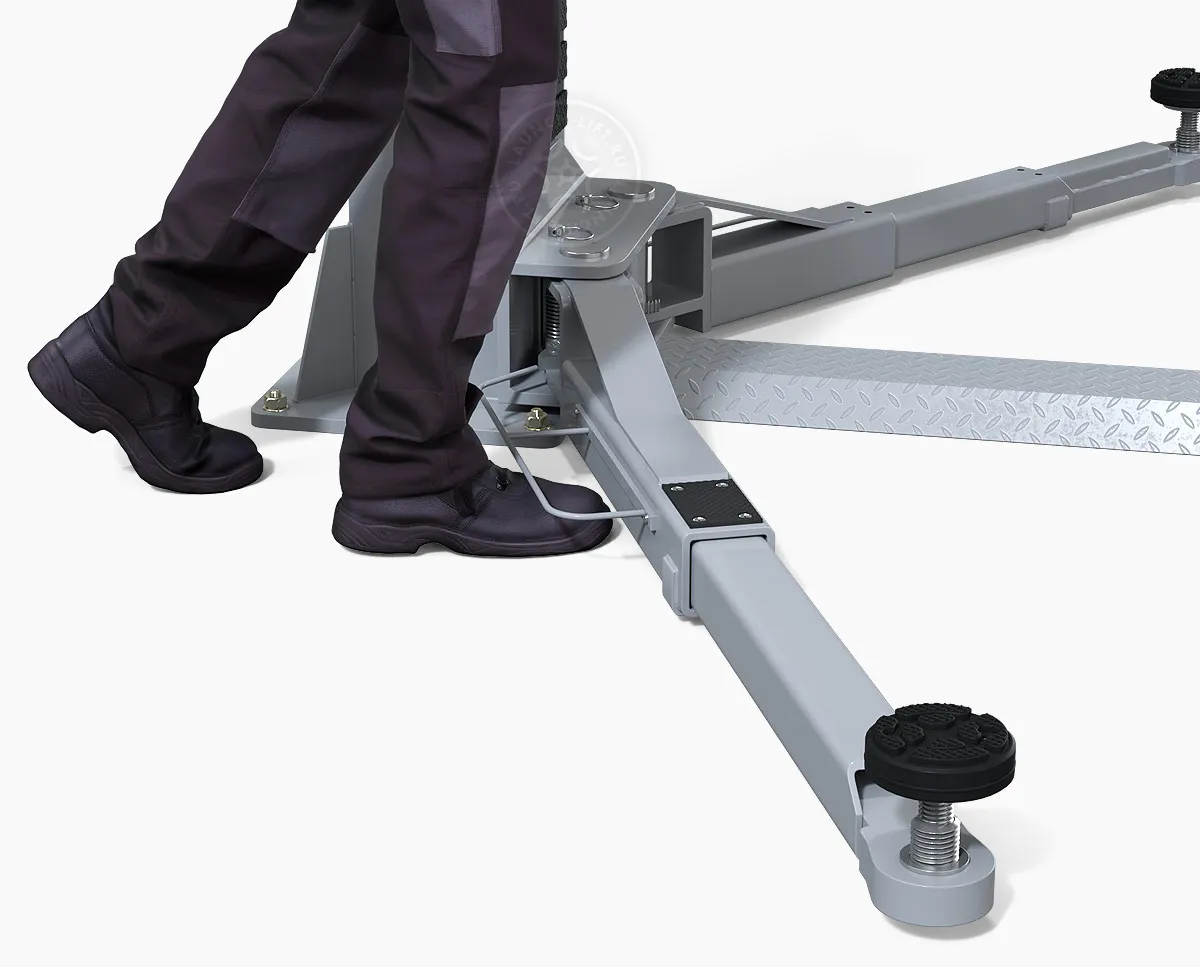

Защита и удобство работы мастера лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.
Удобство и безопасность работы

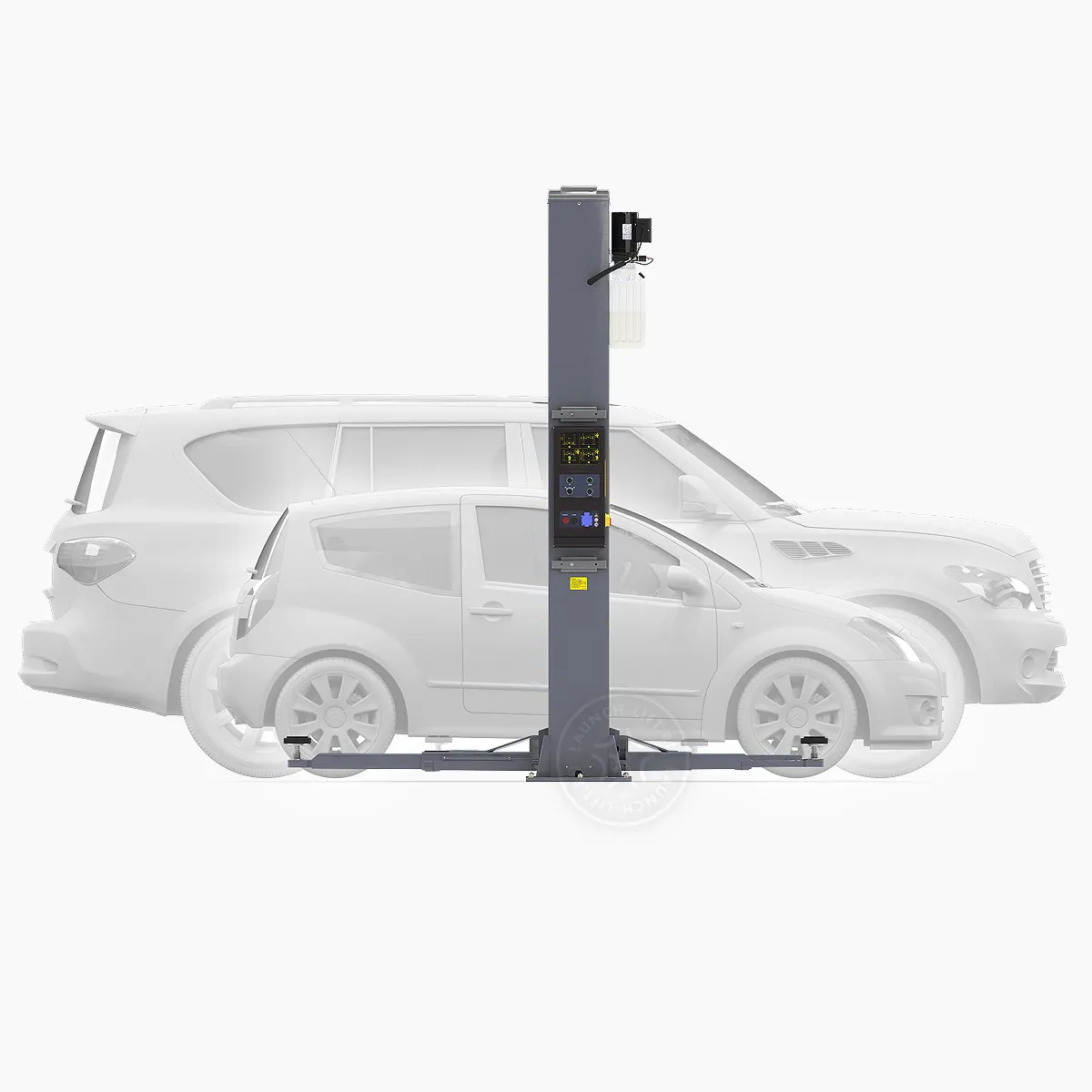

Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).

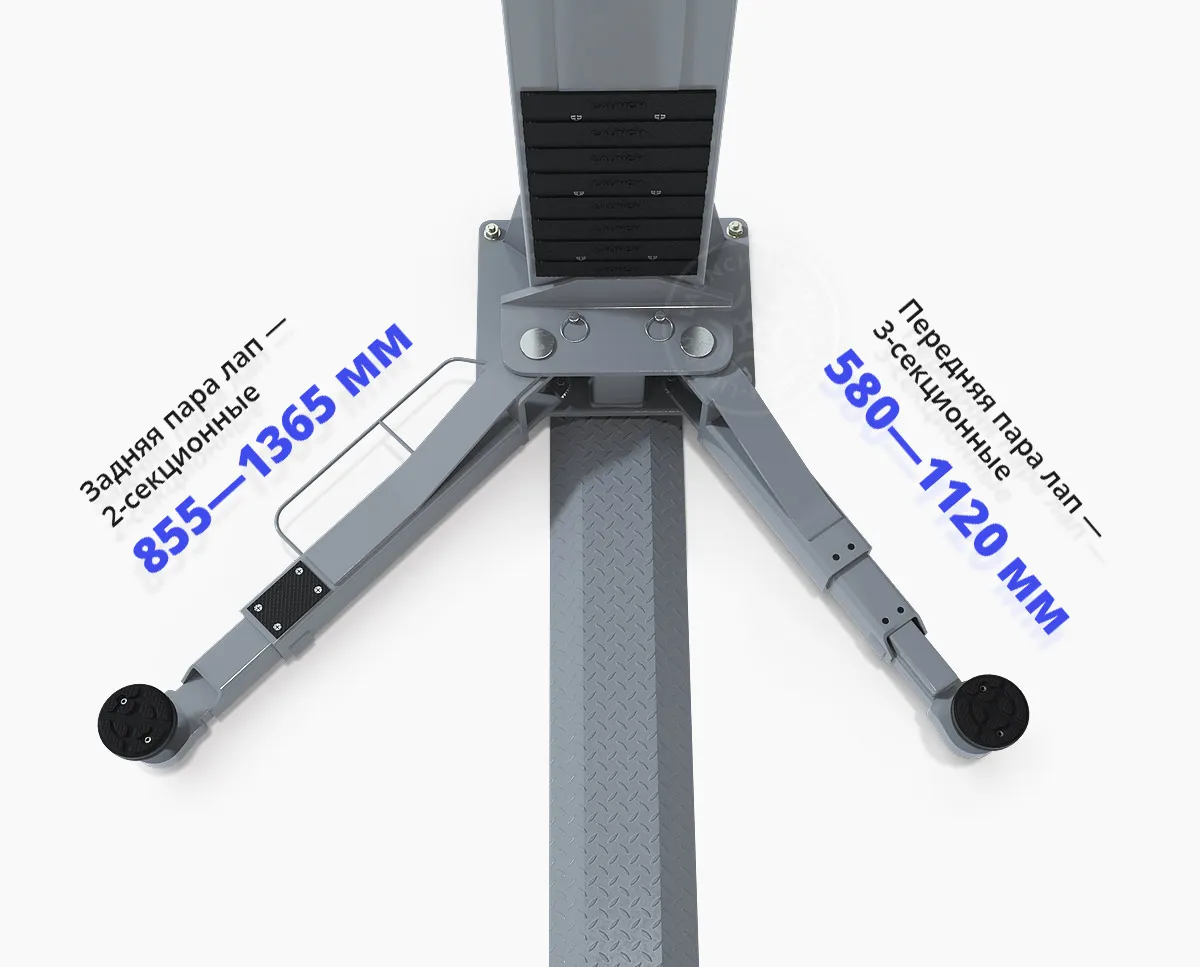

Конфигурация по умолчанию: передняя пара — 3-секционная с диапазоном 580—1120 мм, задняя пара — 2-секционная с диапазоном 855—1365 мм.

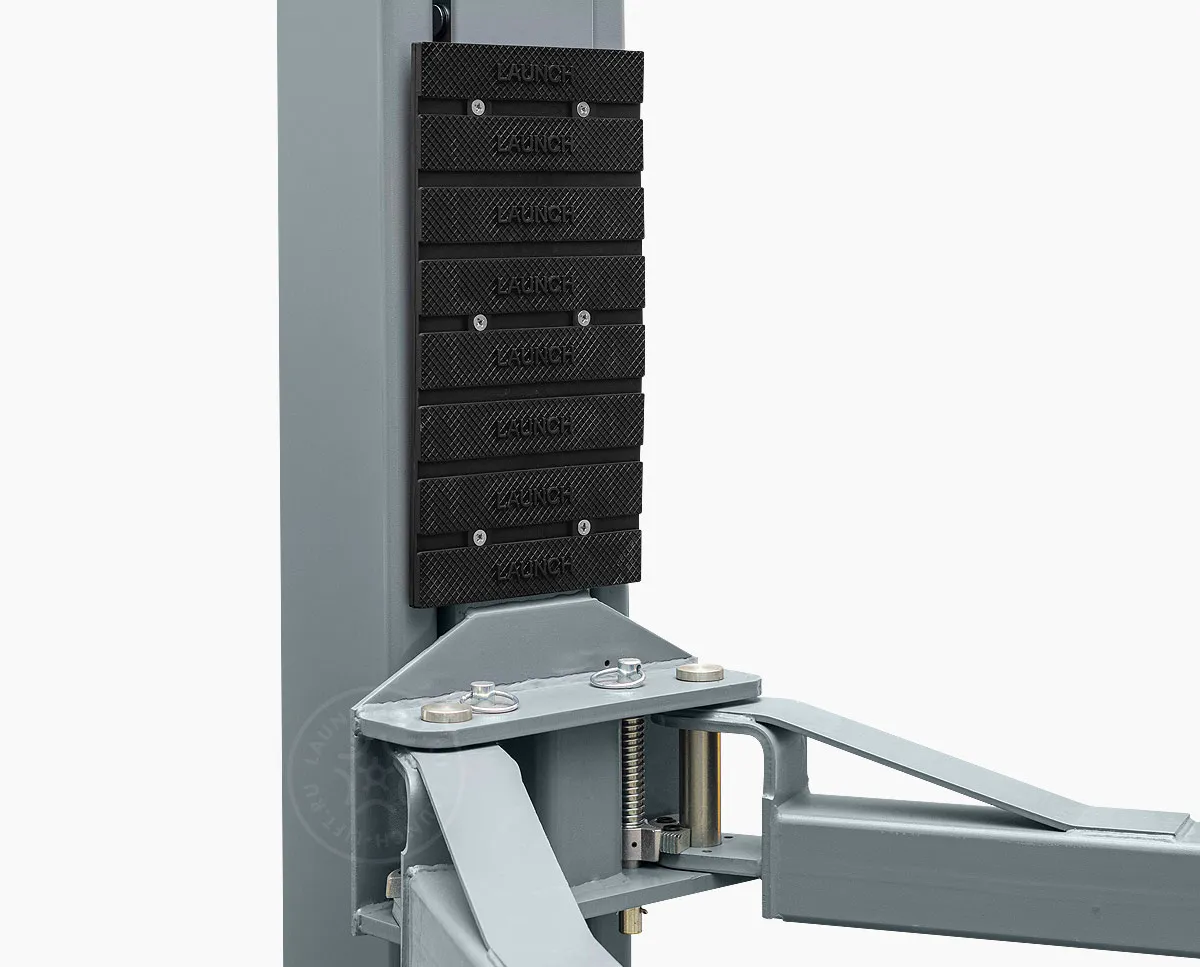

Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки. Опционально устанавливается металлический кожух, закрывающий движущиеся части цилиндров и цепей и препятствующий попаданию грязи и посторонних предметов в механизм подъемника.
Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола)
Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.
Надежные тросы
В подъемниках Launch используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину, что значительно продлевает срок службы тросов.
Безопасность гидравлической системы
Гидравлическая система двухстоечного подъемника Launch оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
Защита элементов подъемника
Вся электрическая проводка проложена в штатных внутренних защитных металлических коробах (так же, как и гидравлическая проводка), надежно защищающих элементы проводки от повреждений.
Европейская сертификация
Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).

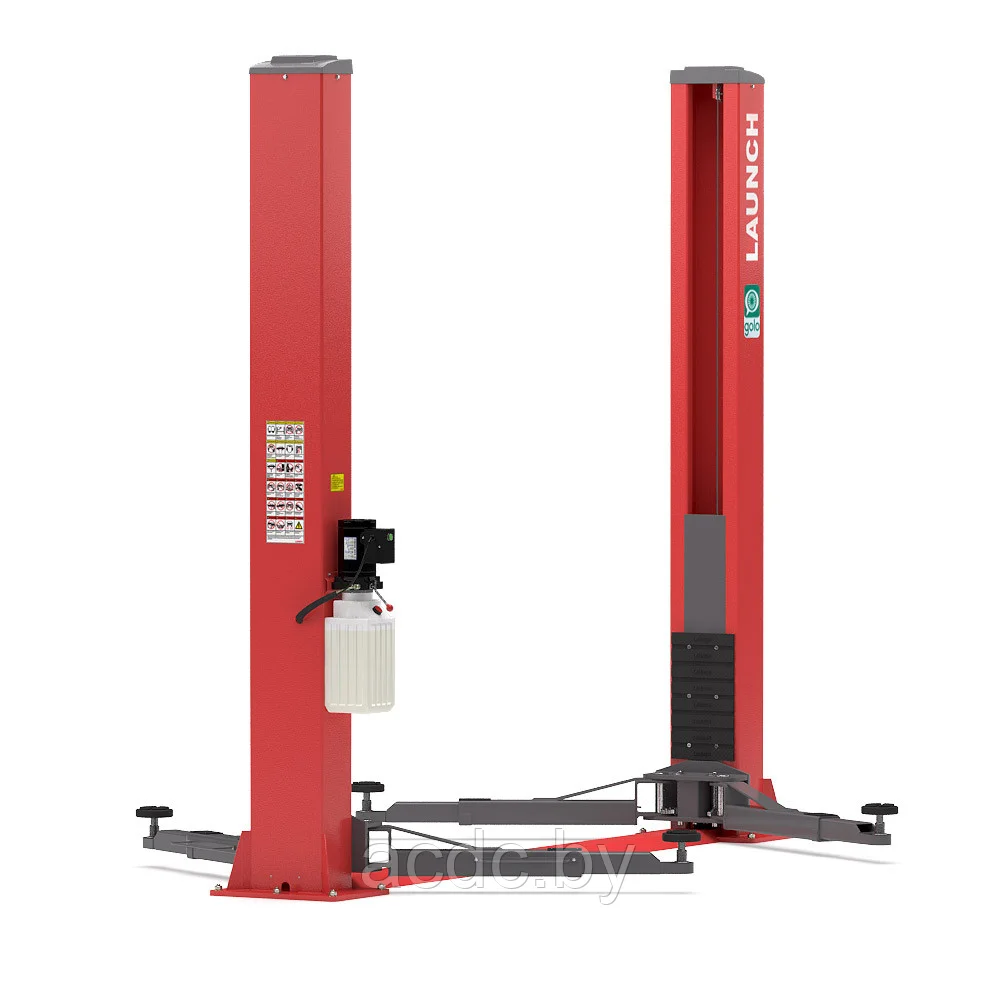

Подъемники доступны в трёх цветах: красный / серый / синий;
А также:
- Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
- В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
- Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников);
Забота о безопасности:
- Гидравлическая система двухстоечного подъемника Launch оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
- Штатные внутренние защитные короба для прокладки электропроводки.
- Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 1100px и статической 150%).
